KSR-Ⅱというバイクに乗っているのですが、メーターライトが照らす場所を変更したいと考えています。ついでにウェッジバルブからLEDに変更するつもりです。
少し前にKSR-Ⅱのメーターを分解して、どうやってLEDを点灯させているか回路を確認しました。
その時の回路を参考にして、メーターライトをLED化する回路図を書いてみました。といっても、電流制限抵抗しか使っていません。。電気を理解できていないので、ちょっと恥ずかしいのですが、回路図を掲載しておきます。
抵抗器が並列に並んでいるのは、電子工作用に在庫している抵抗器なのでワット数が低い物しか持っておらず、仕方が無いので並べて強化している次第です。
この回路図を元にして、現在、LED版のメーターライトを作成中です。

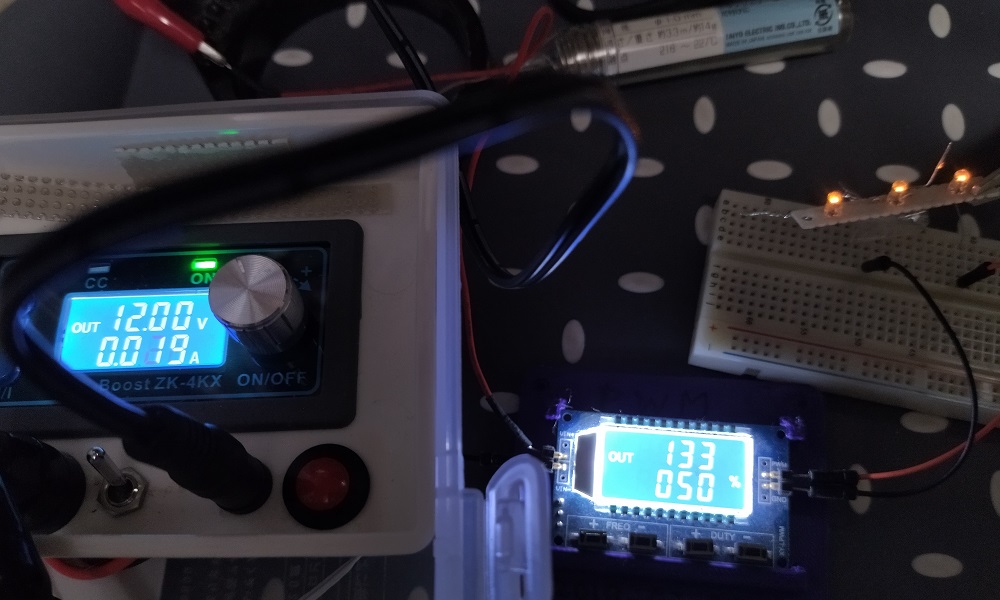

試運転の様子↓。

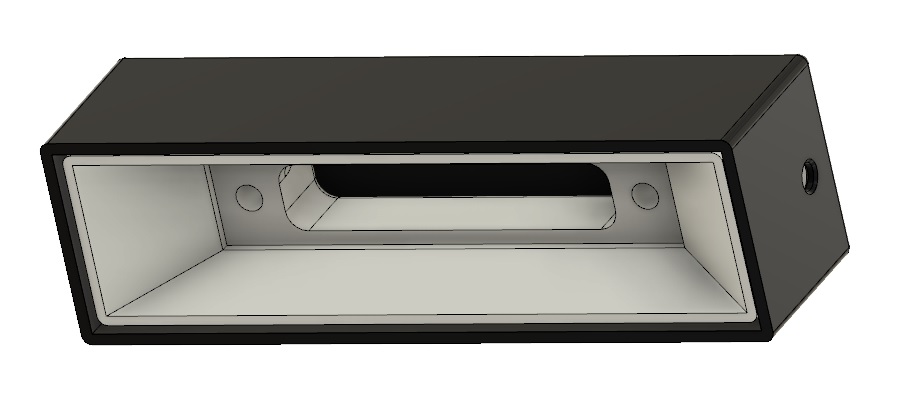

ケース諸々は、3Dプリンターで作成していきます。イマイマはリフレクターの部分だけ印刷できています。他の部分はこれから製作していく予定です。
